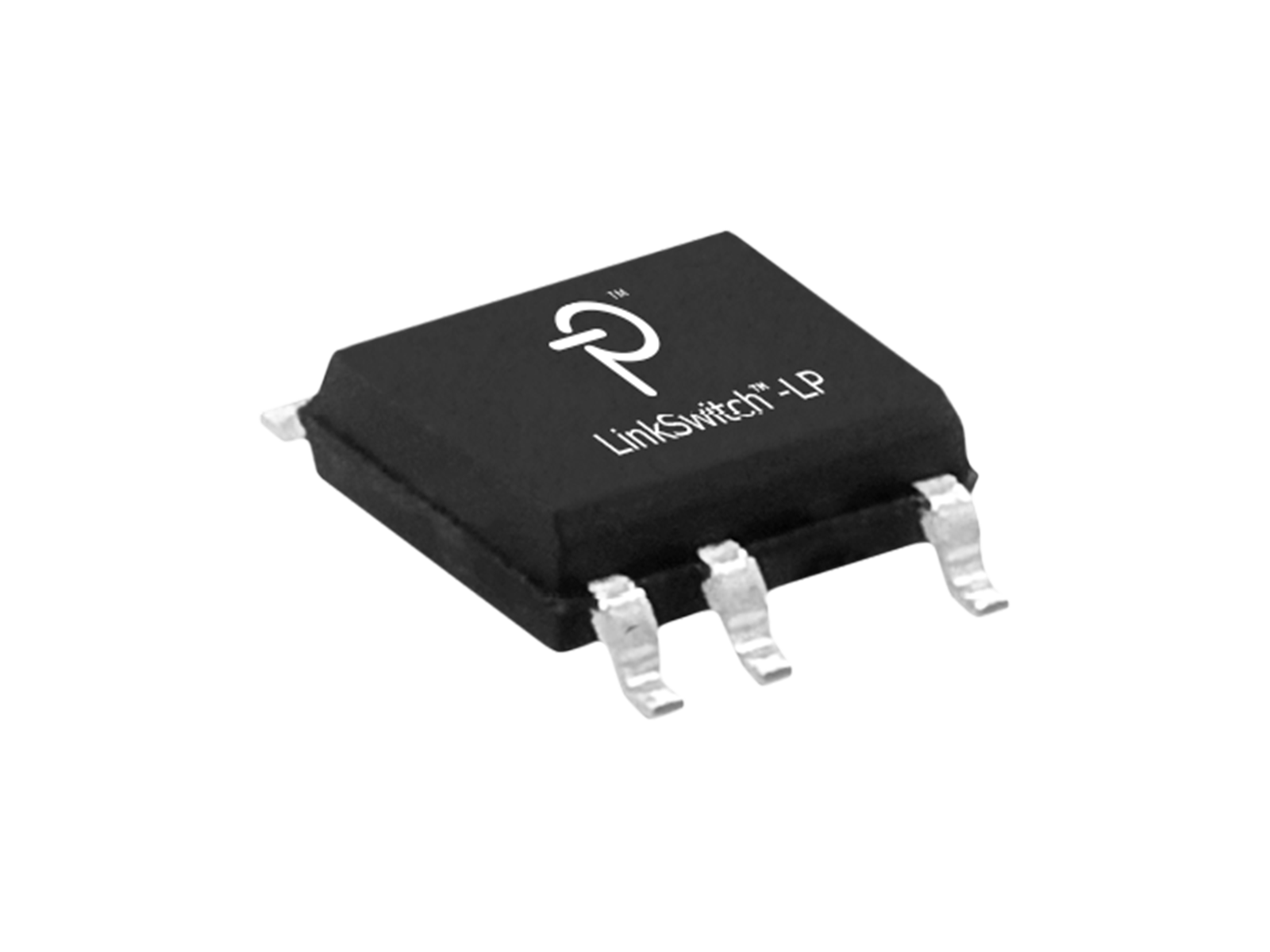

LNK564D
可用於取代線性變壓器充電器且所需元件最少的切換開關
應用
產品詳情
說明：
最低系統成本加上進階安全功能，展現凌駕於線性電源供應器及RCC設計的優異效能
- 所需元件最少的切換開關
- 運用專利的IC微調技術和變壓器構造技術，達成極嚴格的參數公差，實現Clampless™設計-減少所需元件的數目和系統成本，並提高效率
- 遲滯過熱關機保護功能-免除線性變壓器所用的溫度保險絲，或是RCC設計中所用的額外元件
- 頻率抖動功能可大幅降低emi -實現低成本輸入濾波器配置
- 專利的E-Shield™變壓器免除y電容器
- 全輸入電壓範圍，全世界均可使用
- 自動重新啟動功能可在發生短路及開迴路故障狀況下，將輸出功率降低達 85% 以上
- 簡化開/關控制，不需迴路補償
- 高頻寬提供無超越量的快速啟動以及優異的暫態負載反應
應用：
- 行動/無線電話，pda，電動工具，mp3 /可攜式音效設備，刮鬚刀等的充電器
- 待機及輔助電源供應器
產品規格
| 輸出功率(最大)-敞開式，230v | 3.00 W |
| 輸出功率(最大)-封閉式，230v | 3.00 W |
| 輸出功率 (最大) - 封閉式, 通用 | 3.00 W |
| 輸出功率 (最大) - 敞開式, 通用 | 3.00 W |
| 擊穿電壓 | 700 V |
| 輸入電壓 (最小) | 85 V |
| 輸入電壓 (最大) | 265 V |
| ic封裝 | SO-8C |
| 內部開關 | 是的 |
| 過熱反應 | 滞后 |
| 運作溫度 (最小) | -40°C |
| 運作溫度 (最大) | 150°C |
| 控制方式 | 一次侧 |
| 控制功能 |
频率抖动
自动重启/锁存故障响应
开/关控制 |
| 保護功能 |
超温
输出短路
输出开环 |
| 輸出配置 | 简历/ CC |
| 拓撲結構 | 回扫 |
| 产品子类型 | PMIC |
| 次級回應 | 双方 |
