产品详情

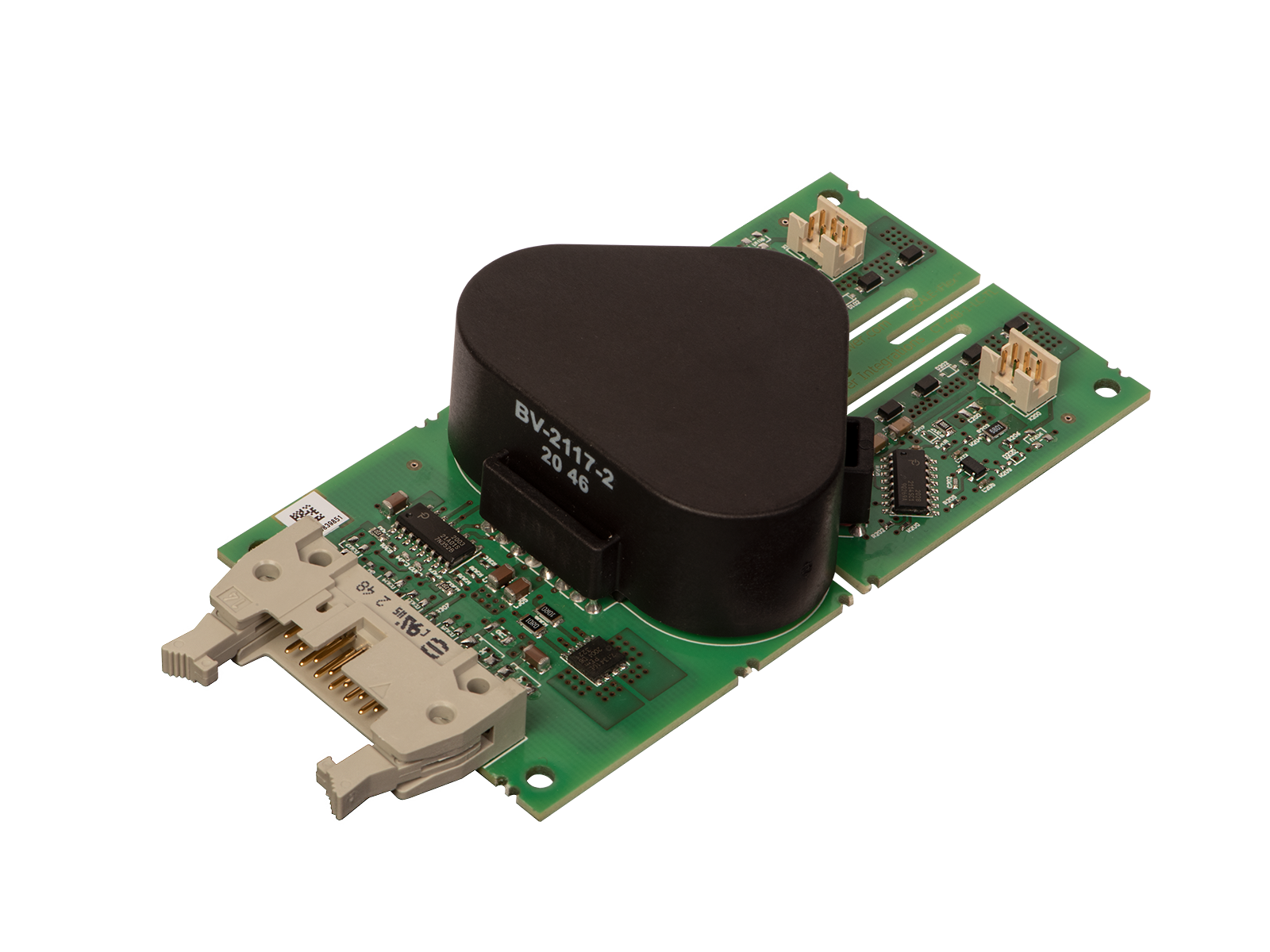

SCALE-iFlex LT门驱动器系列包括一个中央隔离主控制(IMC)和模块适应门驱动器(MAG)以及一组电缆。IMC专为阻塞电压高达1700 V的电源模块而设计，而mag则针对不同供应商和芯片技术的不同电源模块进行了优化，电压等级最高可达1700 V。
高度集成，紧凑的足迹
- 针对高达3300 V阻塞电压的电源模块优化的即时可用栅极驱动解决方案
- 双通道栅极驱动器
- 电气接口
- 二级侧电源，加强日照海拔2000米
- 优化的并行多达6个电源模块
保护/安全特性
- 一次侧和二次侧之间加强绝缘
- 一次侧(低压侧)和二次侧(高压侧)欠压锁定(UVLO)保护
完全安全和合规
- 变压器100%生产局部放电及HIPOT试验
- 主侧和次侧之间的间隙和爬电距离符合IEC 61800-5-1加强隔离的要求
- 通过无铅认证
产品规格
| 最大开关频率 | 10.00千赫 |
| igbt电压等级 |
1200 V
1700 V
3300 V |
| 技术 | SCALE-2 |
| 产品类型 | 即插即用驱动程序 |
| 输出功率/通道-最大 | 10.00 W |
| 运作温度 (最小) | -40℃ |
| 运作温度 (最大) | 85℃ |
| 接口类型 | 电 |
| 通道数 | 2 |
| 产品类型 | 董事会 |
| 产品子类型 | PnP型驱动 |
| 支持的模块 | IGBT |
| 主/外围 | N/A |
| 支持的拓扑 |
2级电压源
3级NP-Clamped -类型1
3级NP-Clamped -类型2 |
| 保护功能 |
主动夹紧
过电压
短路
UVLO (Sec-side)
UVLO (Pri-side) |
| 驱动模式 | Direct-Independent |
| igbt的连接类型 | 直接 |
| 逻辑输入电压 | 15 |
| 电源电压 (典型) | 15.00 V |
| 门极导通电压 | + 15.00 V |
| 门极关断电压 | ——10.00 V |
| 隔离技术 | 电 |
| 隔离类型 | 钢筋 |
| 存储温度（最低） | -40.00℃ |
| 存储温度（最高） | 50.00℃ |
