产品详情

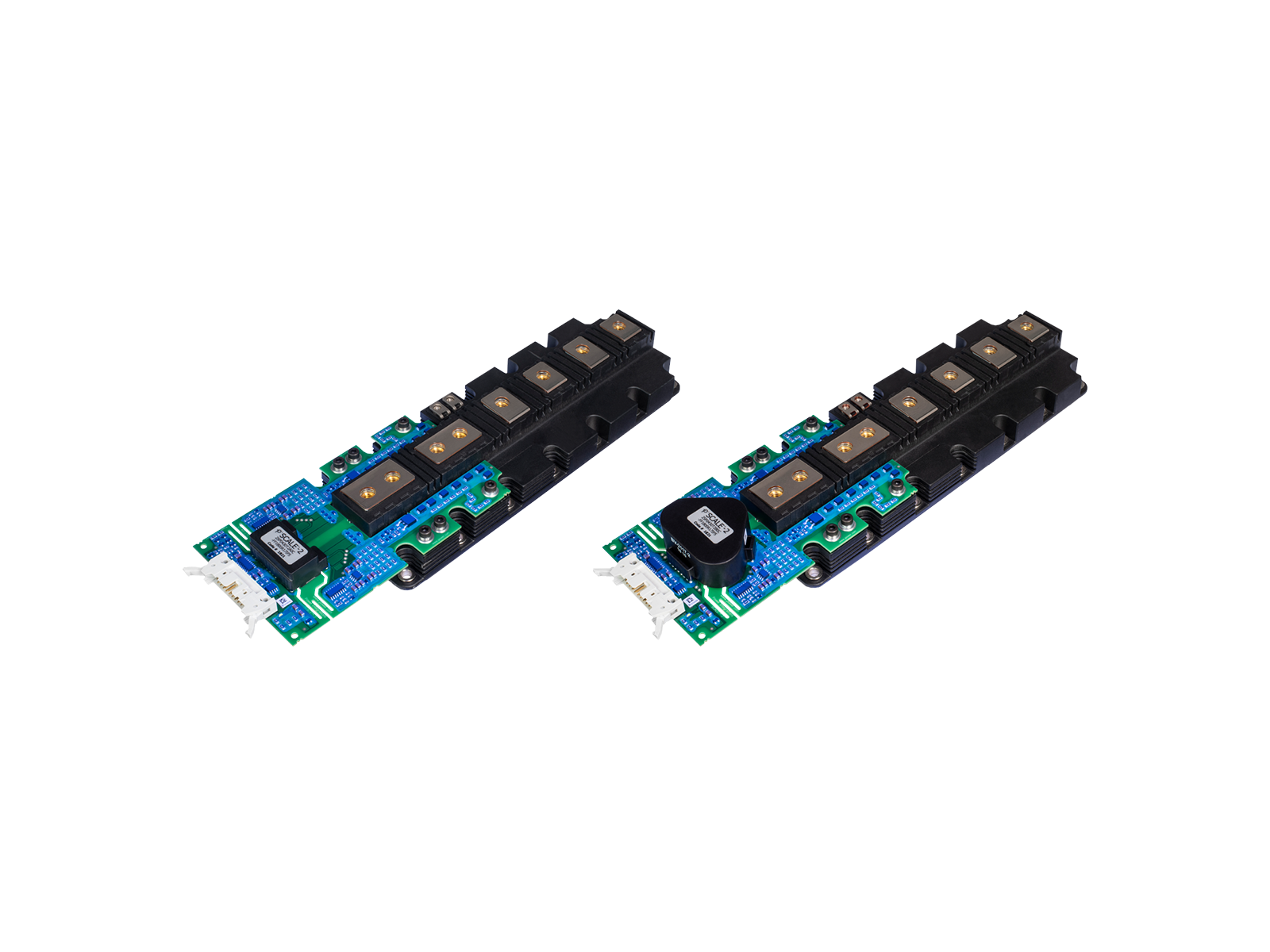

插件2SP0430门驱动程序家族针对1200 V和1700 V PrimePack™3+ IGBT电源模块的操作进行了优化，该操作是2级和3级应用程序。雷电竞靠谱吗
栅极驱动程序具有15 V逻辑和内置DC/DC电源的电气接口。
功率积分的动态高级主动夹具允许IGBT Off-State的扩展DC-LINK电压范围在PV中最多60 s和再生应用（例如牵引力）。雷电竞靠谱吗
产品亮点
高度集成，紧凑的足迹
- PrimePack 3+ IGBT电源模块的现成日期驱动器解决方案，带1200 V和1700 V阻塞电压
- 双通道门驱动程序
- 电气侧界面和增强的突破
- 可用于2级和3级应用雷电竞靠谱吗
- ±30峰输出门电流
- 在最大环境温度下，每个通道2 W输出功率
- -40ºC至+85ºC工作环境温度
生产和安全功能
- 初级和次级之间的加固绝缘
- 电压锁定（UVLO）对初级侧的保护（低压侧）
- 短路保护
- 动态高级活动夹具（DA²C）
- 应用双面共形涂层
完全安全和法规合规性
- 100％生产部分放电和Hipot测试
- 一级和次要方面之间的间隙和蠕变距离符合加强隔离的要求。
应用
- 风和光伏电源
- 牵引逆变器
- 工业驱动器
- 其他工业应用雷电竞靠谱吗
规格
| 支持的模块 | FF1500R17IP5 |
| 最大开关频率 | 10.00 kHz |
| IGBT电压类 | 1700 v |
| 技术 | 比例2 |
| 电源 - 输出/通道（最大） | 2.00 w |
| 接口类型 | 电气 |
| IGBT制造商 | Infineon |
| 频道数量 | 2 |
| 门峰值电流（最大） | +30 a |
| 产品类别 | 木板 |
| 产品子类型 | PNP驱动程序 |
| 支持的模块类型 | IGBT |
| 支持的拓扑雷竞技官网网站 |
2级电压源
3级NP钳 - 1型 |
| 保护功能 |
动态ADV主动夹具
过电压
短路
UVLO（SEC面）
UVLO（PRI侧） |
| 共形涂层？ | 是的 |
| 驾驶模式 | 直接独立 |
| 连接类型与IGBT | 直接的 |
| 逻辑输入电压 | 15 |
| 电源电压（典型） | 15.00 v |
| 门上的电压 | +15.00 v |
| 门关压电压 | -10.90 v |
| 电压-DC链接OFF状态（60s） | 1500.00 v |
| 隔离技术 | 电动 |
| 隔离类型 | 加强 |
| 门峰值电流（最小） | -30 |
