INN3996CQ
CV/CC QR反激开关IC，集成750 V, 900 V和1700 V开关和FluxLink反馈，用于汽车应用雷电竞靠谱吗
雷电竞靠谱吗
产品详细信息
InnoSwitch3-AQ系列集成电路极大地简化了反激式电源转换器的设计和制造，特别是那些要求高效率和/或紧凑尺寸的转换器。InnoSwitch3-AQ系列将主要和次要控制器和安全额定反馈集成到单个IC中，即使在30 VDC到1000 VDC的宽输入电压范围内也能实现精确的输出电压调节。
InnoSwitch3-AQ系列器件具有多种保护功能，包括线路过欠压保护、输出过压和过流限制以及汽车应用的过温停机。雷电竞靠谱吗设备从30v启动，使其成为功能安全关键应急电源的理想选择。
产品亮点
高度集成，紧凑的足迹
- AEC-Q100合格
- 在满载范围内高达90%的效率
- 集成了多模式准谐振(QR) / CCM反激控制器，750 V, 900 V或1700 V开关和二次侧传感
- 集成FluxLink, hipot隔离，反馈链接
- 宽输入电压30v ~ > 1000v
- 晶圆厂、组装和测试现场均通过IATF16949认证
生态智能-节能
- 包括线路感应在内的空载功率小于15mw
- 轻松满足所有全球能源效率法规
- 低散热
- 先进的保护/安全功能
- 输出OVP自动重启故障响应
可选特性
- 自动重启输出紫外线保护，具有峰值功率输出选项
完全安全和合规
- 加强隔离
- 隔离电压>5000 VAC
- 100%生产HIPOT测试
- UL1577, TUV (EN62368-1)， CQC (GB4943.1)安全认证
- VDE 0884-17 (EN60747-17)批准了INN3977CQ
- 卓越的抗噪声性能使设计达到EN61000-4套件的“A”级性能标准;en61000 -4- 2,4 -3 (30v /m)， 4- 4,4 - 5,4 - 6,4 -8 (100a /m)和4-9 (1000a /m)， FMC1278 (RI-115)
绿色的包
- 不含卤素，符合RoHS标准
雷电竞靠谱吗
- 用于汽车子系统的电源，如牵引逆变器应急电源(EPS)、高压到低压直流到直流转换器(APM)、电池管理系统和车载充电器
规范
| 功率-输出(最大，VDC) | 22.00 W |
| 功率-输出(最大低线) | 7.00 W |
| 功率-输出(最大高线) | 14.00 w |
| 开关频率(min) | 25.00千赫 |
| 开关频率(最大) | 95千赫 |
| 击穿电压 | 900 V |
| 电压输入(最大，直流) | 950.00 v |
| 电压输入(最小，直流) | 30.00 v |
| 自动重启和过压响应 | 双方 |
| 双方阈值 | 90％ |
| 电缆跌落补偿 | X |

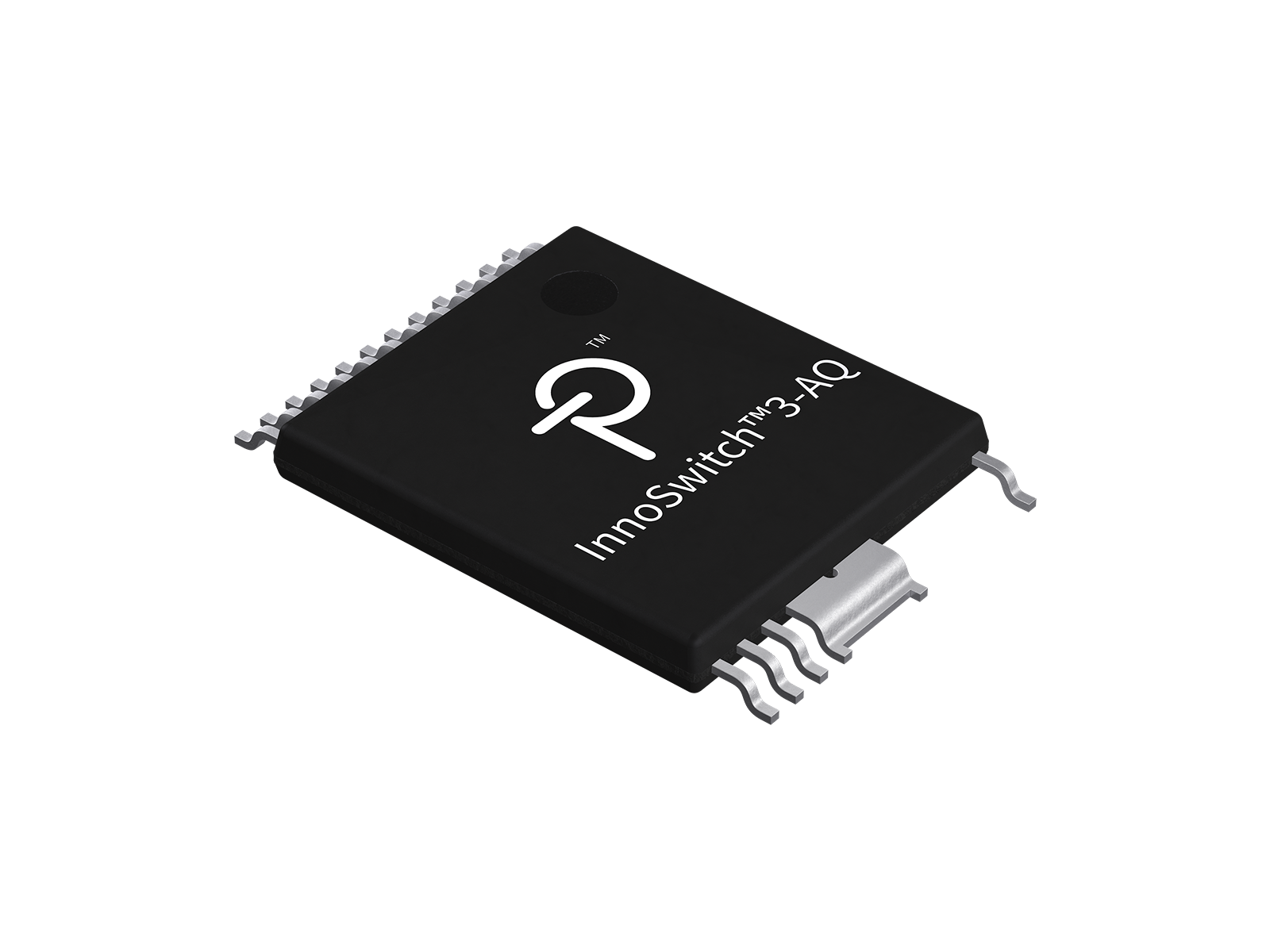

| 集成电路方案 | InSOP-24D |
| 内部开关 | 是的 |
| 超高温反应 | 滞后 |
| 温度-操作(Min) | -40°C |
| 温度-运行(最高) | 150°C |
| 控制方案 | Fluxlink |
| 保护功能 |
输入过压
输入欠压
打开SR FET检测
输出过载
输出过压
输出短路
输出欠压
超温 |
| 输出配置文件 | 简历/ CC |
| 拓扑结构 | 回扫 |
| 产品子类型 | PMIC |
| 韩剧评级 | 3. |
| 二次反应 | 双方 |
