SCALE-2 +
SCALE™-2+芯片组是Power integration公司在SCALE™家族中最新的创新产品。新的SCALE™-2+技术可通过2SC0106T实现软关闭(SSD)，并通过2sc015t实现先进有源夹紧(A2C)或动态先进有源夹紧(DA2C)。
特点:
- 在所有现有的流行门驱动核心中实现，提供向上兼容的无铅版本，并改进了EMC性能。在2SC0106T2A1和2SC0108T版本中，软关机(SSD)可以被激活。
- 可用于IGBT阻断电压从600V到4.5kV的门驱动器。
SCALE-2 +好处:
- 很快> 10 ns
- 非常低的抖动1n
- 低一些的能力
- di / dt强度高
- 集成二次侧电压控制器
- + 15 v gate-Emitter夹紧
- 降低IGBT短路能量
- 可编程全新娘或直接模式
- 常见故障输出
- 低压锁断主侧
- 电压下锁断二次侧正负电源电压
- 嵌入式DC/DC控制器，带DC/DC软启动器
- 3、3V到15V的PWM输入
- 强化电隔离符合IEC60664-1
雷电竞靠谱吗应用程序:
- 伺服驱动器和GP驱动器
- UPS和电源
- 中压驱动
- Statcom;电压源逆变器
- 商用和农用车辆;电动汽车)
- 流电的设备照片
- 风力涡轮机
- 牵引辅助逆变器
- SiC Mosfet系统
- 高频应用(x射线，MR，等离子雷电竞靠谱吗切割，焊接，感应加热电子变压器)
产品的例子:
SCALE™-2+原理图示例

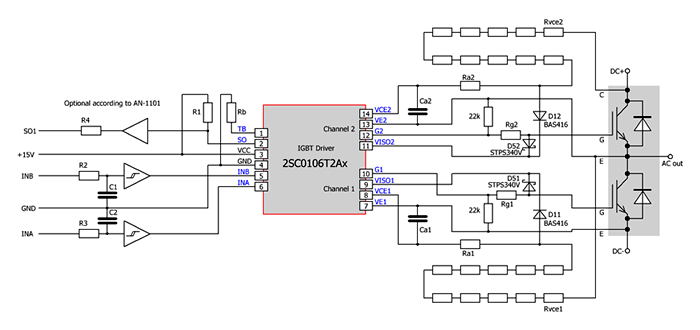

2 sc0106t2a1的示意图
用于400VAC驱动器(1200V IGBT模块)的SCALE™-2+门驱动器概述
| 规模™2 + | 额定功率(千瓦) | 交流驱动IGBT模块Ic [A] | 门驱动电流[A] |
| 2 sc0106t | 15 | 75 | 64 |
| 2 sc0106t | 18日,5 | 75 | 64 |
| 2 sc0106t | 22 | One hundred. | 2, 01 |
| 2 sc0106t | 30. | One hundred. | 2, 01 |
| 2 sc0106t | 37 | 150 | 3日00 |
| 2 sc0106t | 45 | 200 | 3, 97 |
| 2 sc0106t | 55 | 225 | 3, 72 |
| 2 sc0106t | 75 | 225 | 3, 72 |
| 2 sc0106t | 90 | 300 | 4, 80 |
| 2 sc0106t | 110 | 300 | 4, 80 |
| 2 sc0115t | 132 | 450 | 6日08 |
| 2 sc0115t | 160 | 600 | 76 |
| 2 sc0115t | 200 | 600 | 9日,61年 |
| 2 sc0115t | 250 | 900 | 12、17 |
| 2 sc0115t | 315 | 1200 | 13日,52 |
| 2 sc0435t | 355 | 1200 | 14日,41 |
| 2 sc0435t | 400 | 1350 | 18日,25 |
| 2 sc0435t | 500 | 1800 | 20日,28日 |
| 2 sc0435t | 630 | 2400 | 20日,28日 |
| 2 sc0435t | 800 | 2400 | 20日,28日 |
更多的选择请使用我们的产品查找器．
